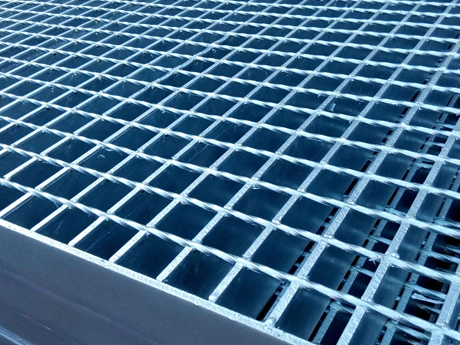

Indonesia용융아연도금 강철 그레이팅(bar grating이라고도 함)은 하중을 지지하는 평강과 일정한 간격으로 배열된 크로스 바로 구성되며, 고전압 저항 용접기를 통해 원판으로 용접된 후 절단, 노칭, 천공, 헤밍 등의 공정을 거쳐 완제품으로 가공됩니다. 용접된 강철 그레이팅을 용융 아연 용액에 담그면 아연-철 합금 반응을 통해 그레이팅 표면에 치밀한 아연층이 형성됩니다. 이 공정은 강철 그레이팅의 내식성을 크게 향상시키고 수명을 연장할 수 있습니다.
용융아연도금 강철 그레이팅(bar grating이라고도 함)은 하중을 지지하는 평강과 일정한 간격으로 배열된 크로스 바로 구성되며, 고전압 저항 용접기를 통해 원판으로 용접된 후 절단, 노칭, 천공, 헤밍 등의 공정을 거쳐 완제품으로 가공됩니다. 용접된 강철 그레이팅을 용융 아연 용액에 담그면 아연-철 합금 반응을 통해 그레이팅 표면에 치밀한 아연층이 형성됩니다. 이 공정은 강철 그레이팅의 내식성을 크게 향상시키고 수명을 연장할 수 있습니다.
压焊钢格栅。 横杆通过自动电阻焊机压入承载扁钢中。该工艺常用于焊接钢格栅的生产。
穿孔焊接格栅。在承载扁钢上预先钻孔，通常位于中间位置。插入横杆（通常为圆钢），然后焊接成形。
压锁钢格栅。 压锁钢格栅通过在承载扁钢上开槽（冲孔）、插入横杆（扁钢或齿形扁钢）并加压、焊接及精加工等工序制成。此类格栅在重型钢格栅应用中性能卓越，常用于需要高强度、耐腐蚀格栅解决方案的行业。
压紧锁扣格栅。 横杆预先加工螺纹，然后通过专用设备夹紧成型。压紧锁扣格栅常用于铝格栅的生产。
铆接钢格栅。连接杆（横杆）沿与承载扁钢平行的方向弯折，并通过铆钉固定。该方法用于制造不锈钢钢格栅及其他定制钢格栅解决方案，确保在重型应用中具备长期耐久性。

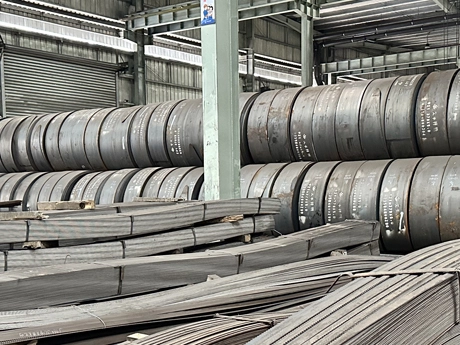

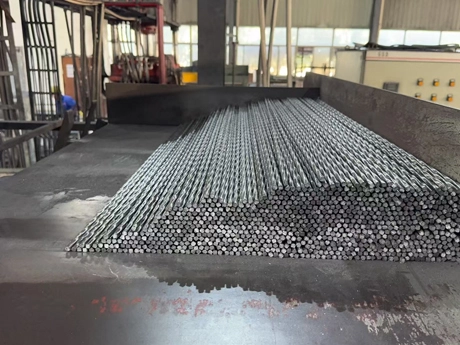

| Standard | 제조 표준 | 철강 재료 표준 | ||
| 베어링 바 | 크로스 바 | 스테인리스강 | ||
| 중국 | YB/T 4001.1-2019 | GB/T 700 Q235 Q235B | GB/T 700 Q235 | ASTM A240 GR304(L) 또는 GR316(L) |
| 미국 | ANSI/NAAMM(MBG531-00) | ASTM A1011 CS Type B 또는 ASTM A36 | ASTM A510 | ASTM A240 GR304(L) 또는 GR316(L) |
| 영국 | BS4592 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
| 독일 | DIN24537-1 | DIN EN 10025 | DIN EN 10025 | DIN EN 10088 |
| 호주 | AS1657 | BS EN 10025 | BS EN 10025 | BS EN 10258 |
| 베어링 바(mm) | 크로스 바(mm) | 베어링 바 간격(mm) | 크로스 바 간격(mm) | 폭(mm) | 길이(mm) | |||||||
| 20x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | 기타 |
| 20x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | 기타 |
| 25x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | 기타 |
| 25x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | 기타 |
| 30x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | 기타 |
| 30x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | 기타 |
| 32x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | 기타 |
| 32x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | 기타 |
| 40x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | 기타 |
| 40x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | 기타 |
| 50x3 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 993 | 6000 | 기타 |
| 50x5 | 5x5 | 6x6 | 8x8 | 30 | 34 | 40 | 38 | 50 | 100 | 995 | 6000 | 기타 |
| * 위 표는 일반적인 사양입니다. 다른 강철 바 그레이팅 크기가 필요한 경우 강철 바 그레이팅 공장에서 고객을 위해 맞춤 제작합니다. | ||||||||||||
| 아연도금 표준 | 중국 | 미국 | ||
| GB/T 13912 | ASTM A123/A 123M | |||
| 재료 두께 | 3≤t≤6 | 1.6≤t≤3.2 | 3.2≤t≤4.8 | 4.8≤t≤6.4 |
| 최소 평균 두께(μm) | 70 | 65 | 75 | 75 |
| 변환 | mils=μmx0.03937 oz/ft²=μmx0.02316 g/m²=μmx7.067 | |||
| *아연도금층의 두께는 고객의 요구에 따라 아연도금 강철 그레이팅 제조업체가 맞춤 제작할 수 있습니다 | ||||
높은 강도와 가벼운 구조로 강철 바 그레이팅은 다양한 용도로 활용됩니다.
우수한 내식성
아름다운 외관
자체 세척 및 유지보수 용이
우수한 통풍, 채광 및 방열 성능
미끄럼 방지 및 방폭 성능
설치 및 분해가 용이함

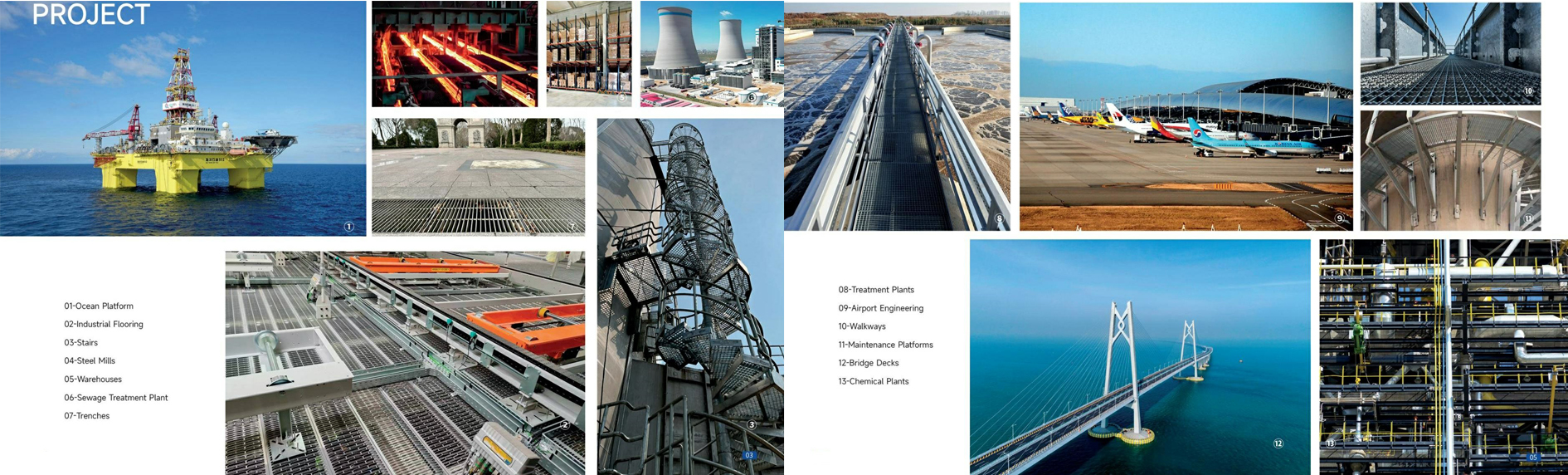

해양 및 선박 플랫폼
산업용 바닥재

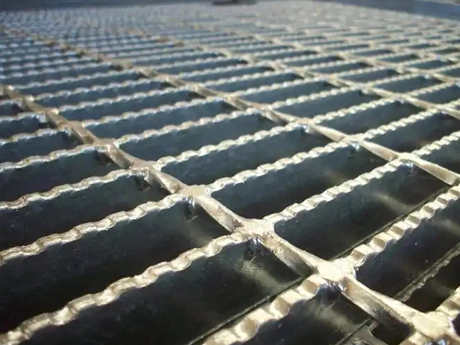

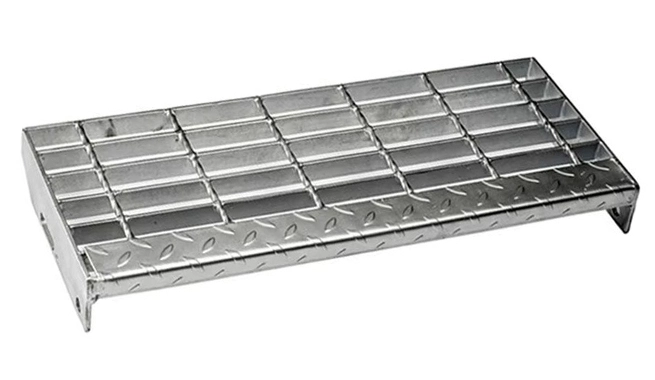

계단, 특히 톱니형 바 그레이팅이 우수한 견인력을 제공하는 곳
제철소
창고, 금속 바 그레이팅으로 내구성 있고 유지보수가 쉬운 바닥 제공
발전소
트렌치
처리 시설, 아연도금 강철 그레이팅이 부식에 대한 장기적인 보호를 제공하는 곳
공항

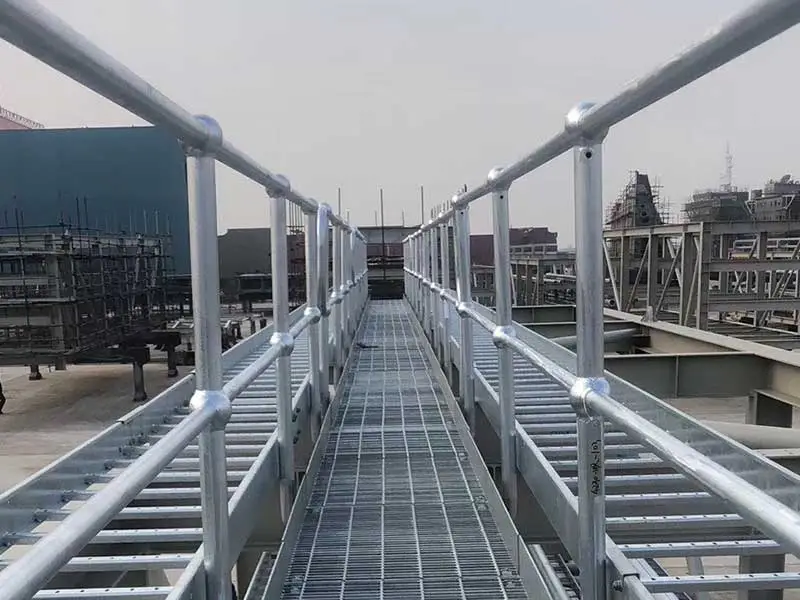

보행로
유지보수 플랫폼
교량 데크
화학 공장
