DIN EN ISO 14122 파트 4 상세 도해: 계단, 사다리, 보행로 강철 그레이팅이 포함되어 있습니다!

산업 플랫폼 및 기계 설비 시스템에서 강철 사다리, 등반 스텝, 유지보수 통로 및 작업 플랫폼은 인원의 안전한 이동을 보장하는 핵심 구조입니다.

1. 계단용 강철 그레이팅 선정 요구 사항

스텝 보드 최소 폭: ≥600mm

하중 지지 용량: 1.5kN 집중 하중(단일 지점 테스트)을 견딜 수 있어야 합니다

톱니형 강철 그레이팅 + 미끄럼 방지 전면 모서리 사용을 권장하며, 모델은 G325/30/100, G405/30/100 등이 있습니다

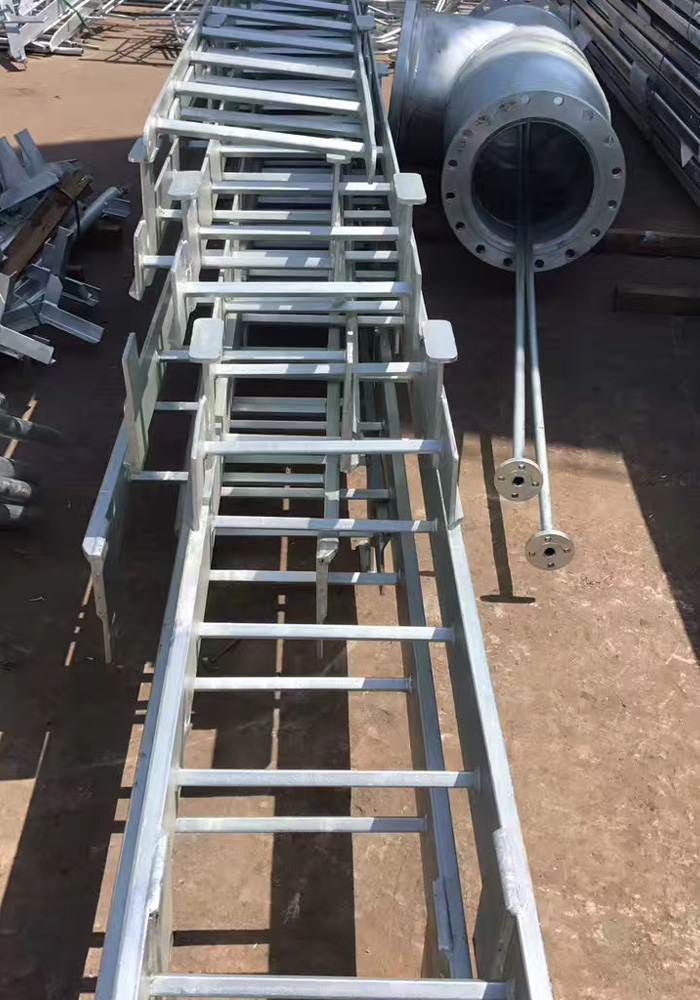

2. 수직 사다리 강철 그레이팅 스텝 요구 사항

일정한 간격(250mm±10)

발의 안정성과 미끄럼 방지 성능을 가져야 합니다

미끄럼 방지 펀칭 강철 스텝 또는 톱니형 강철 그레이팅 사용을 권장합니다

3. 통로/채널 강철 그레이팅 기준

최소 통로 폭: ≥500mm(1인), ≥800mm(2인)

양측 난간 + 스커트 보드를 반드시 설치해야 하며, 통로 강철 그레이팅은 5kN/m² 등분포 하중을 충족해야 합니다

일반 모델: G323/30/100, G405/30/100, G325/40/100

강철 그레이팅의 크기, 강도 및 미끄럼 방지 특성에 대한 요구 사항 외에도 DIN EN ISO 14122는 다음을 강조합니다:

체결 부자재의 강도는 인발 하중(pull-out load)을 충족해야 합니다

표면 처리는 내식성이 있어야 합니다(용융 아연 도금 권장)

설치 오차는 기준을 초과해서는 안 됩니다

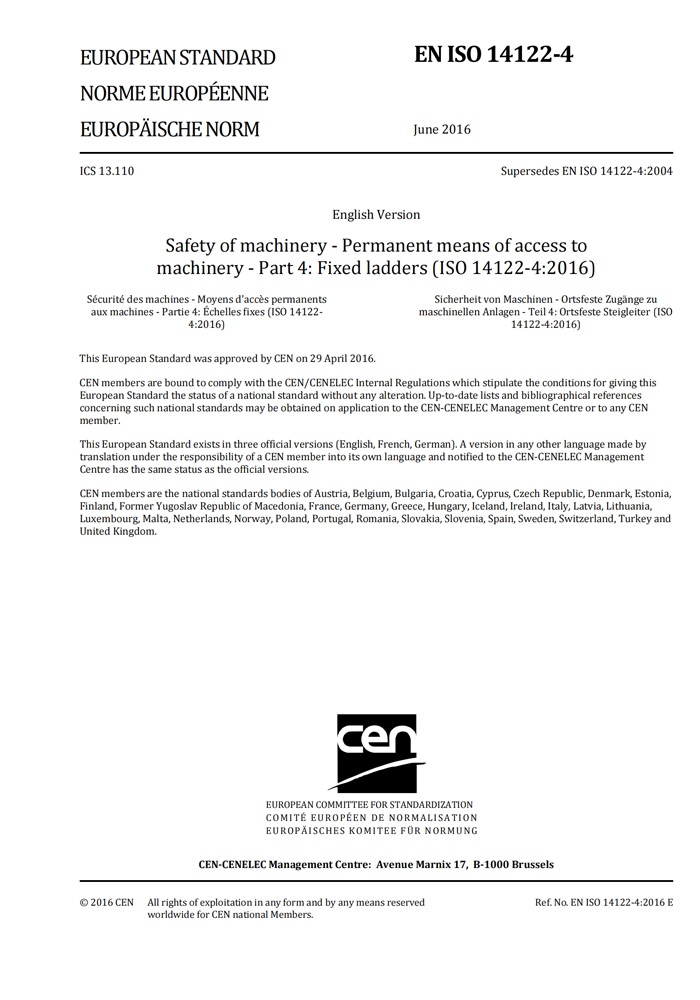

PDF: iso_14122-4_2016
