철강 바 그레이팅 공차

ANSI/NAAMM (MBG531)과 YB/T4001.1-2019는 가장 널리 사용되는 강제 그레이팅 생산 표준입니다. 아래는 강제 그레이팅의 생산 허용 오차입니다.

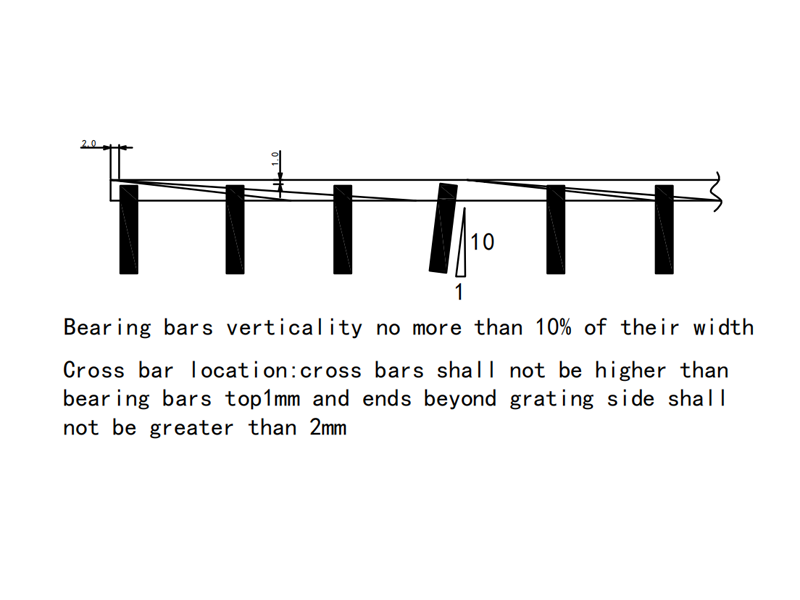

베어링 바 수직도 허용 오차

그레이팅 패널 폭의 10%를 초과하지 않아야 합니다.

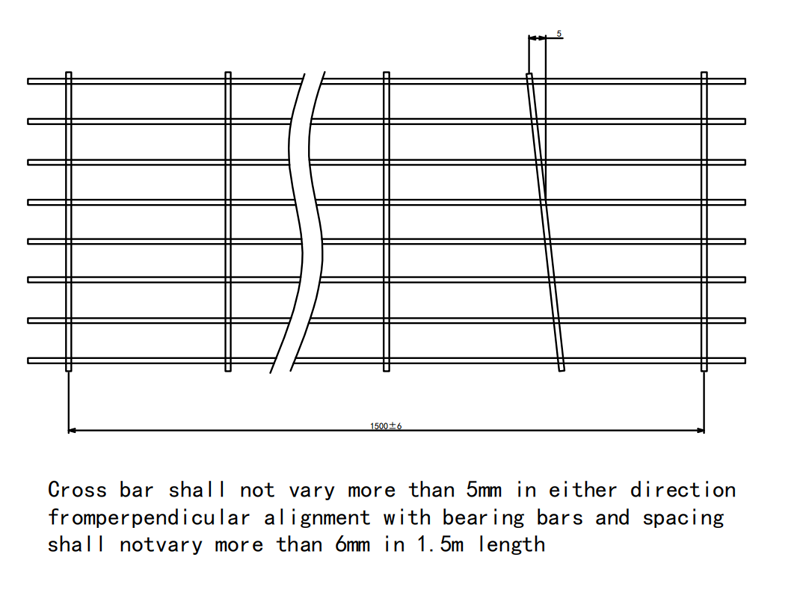

크로스 바 직각 정렬 허용 오차

크로스 바는 베어링 바와 직각 정렬에서 어느 방향으로든 5mm 이상 벗어나지 않아야 하며, 간격은 1.5m 길이에서 6mm 이상 벗어나지 않아야 합니다.

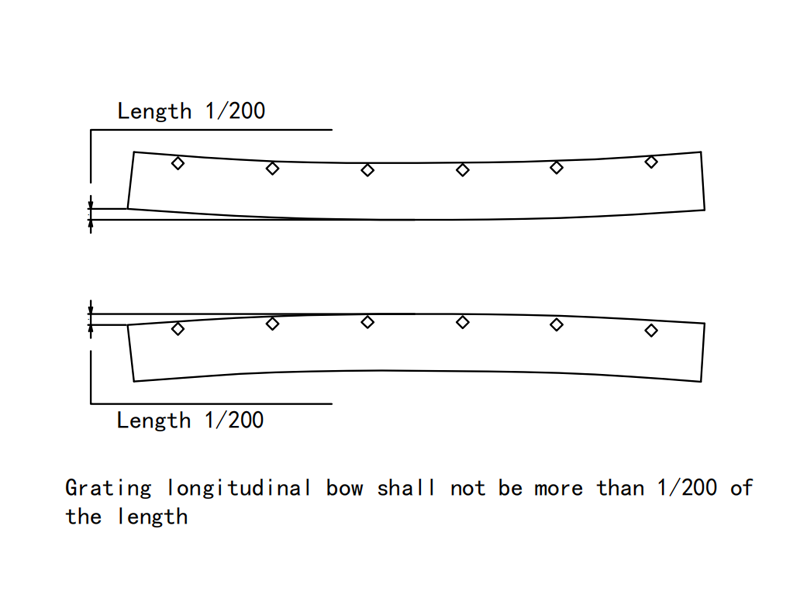

그레이팅 종방향 휨 허용 오차

그레이팅 종방향 휨은 길이의 1/200을 초과하지 않아야 합니다.

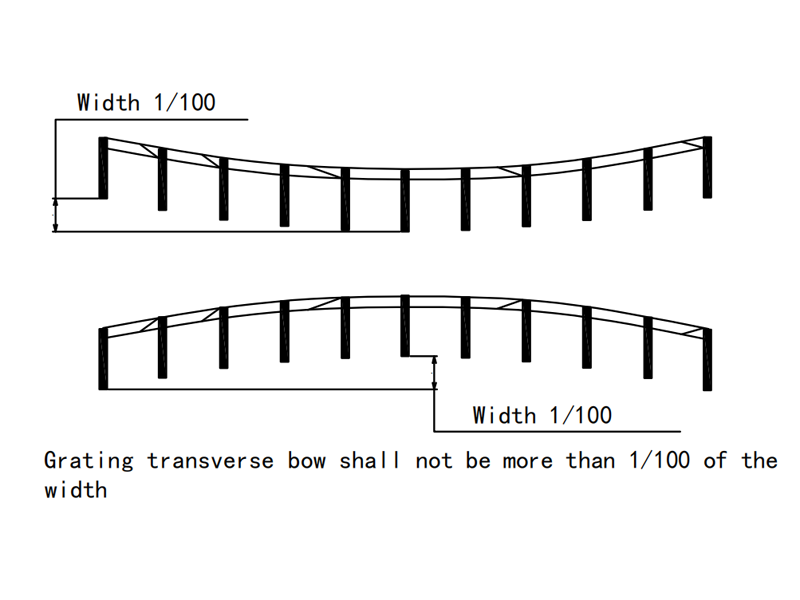

그레이팅 횡방향 휨 허용 오차

그레이팅 횡방향 휨은 폭의 1/100을 초과하지 않아야 합니다.

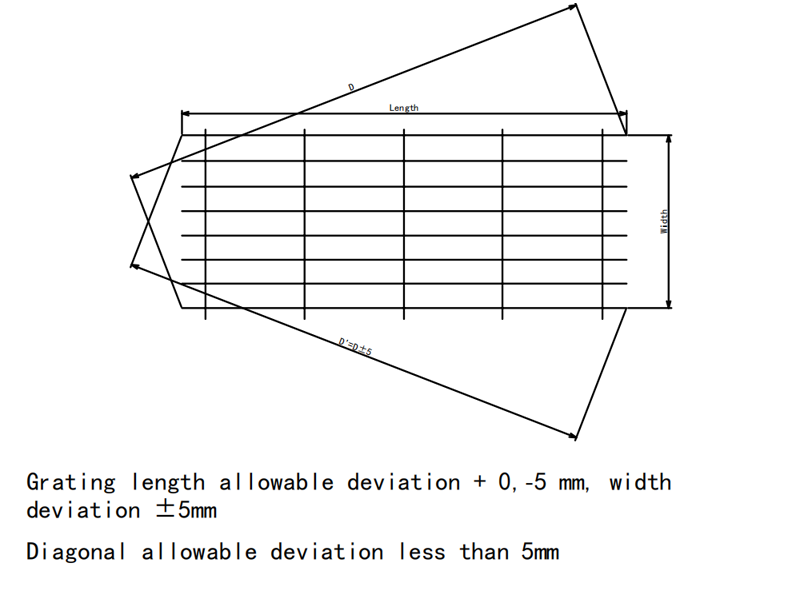

그레이팅 길이, 폭 및 대각선 허용 편차 및 허용 오차

그레이팅 길이 허용 편차는 +0, -5mm, 폭 편차는 ±5mm, 대각선 허용 편차는 5mm 미만이어야 합니다.
