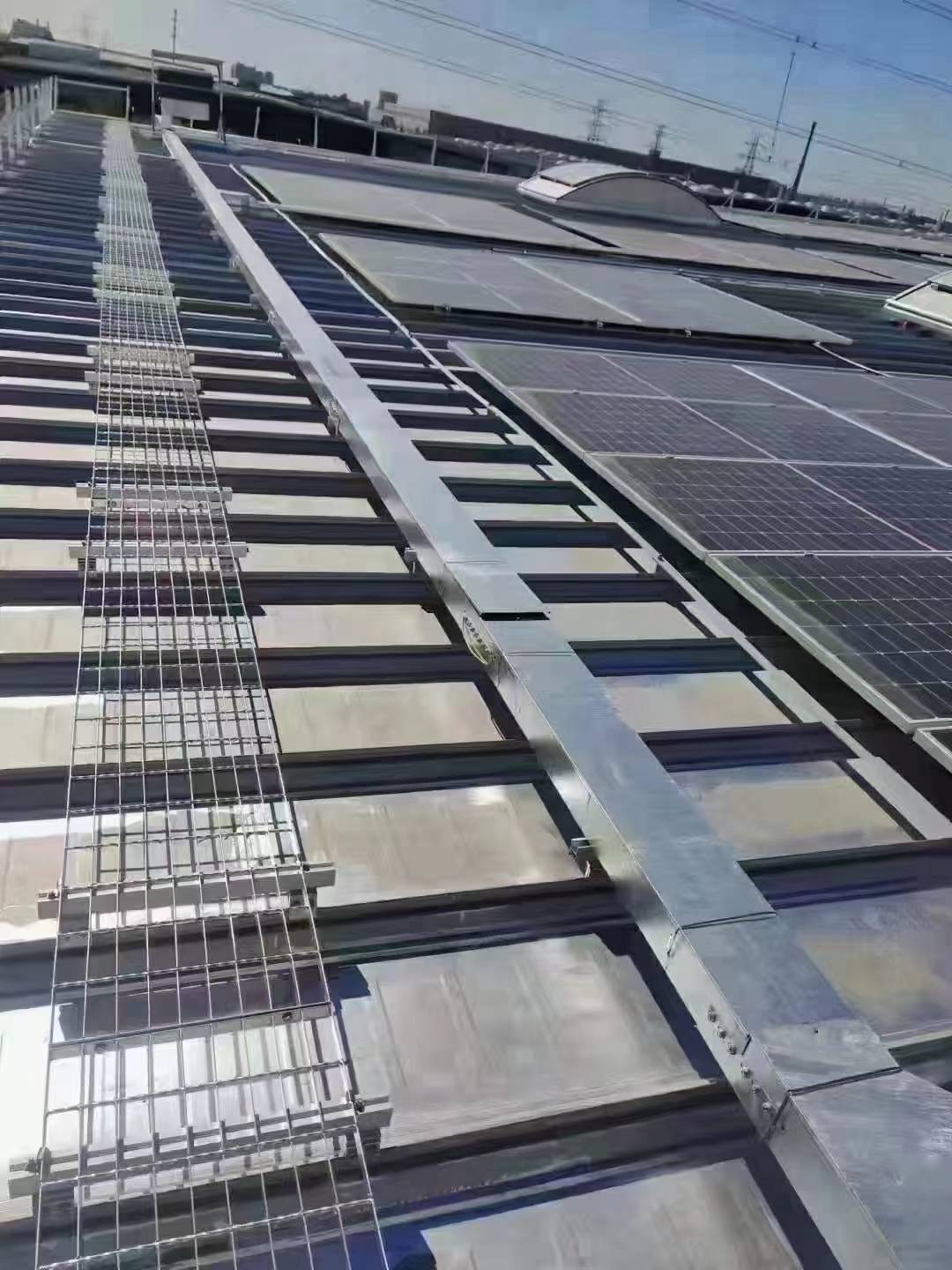

태양광 발전소 보수용 보도(유지보수 통로)의 안전성은 장비 유지보수 및 운용 유지 인력의 작업 효율과 직결됩니다. 주요 하중 지지 구조물로서 보수용 보도의 강판 그레이팅 하중 지지 성능 시험 기준은 특히 중요합니다. 본문에서는 수직 하중 지지 기준, 시험 방법, 주의사항 세 가지 측면에서 태양광 발전소의 강판 그레이팅 하중 지지 성능 시험 요구 사항을 종합적으로 분석하겠습니다.
설계 하중 지지 성능
「건축구조하중기준」(GB 50009-2012)의 요구에 따라 보수용 보도의 강판 그레이팅은 설계 하중의 1.5배를 견딜 수 있어야 하며, 극한 하중 상황에서도 안전을 보장해야 합니다.
일반적으로 태양광 발전소의 강판 그레이팅은 균일 하중 지지 성능이 250kg/m² 이상이어야 하며, 특정 고하중 시나리오에는 더 높은 하중 지지 기준이 필요할 수 있습니다.
국부 하중 시험
보수 인력의 착지점이나 장비 통과 지점의 국부 압력에 대해 그레이팅 플레이트는 단일 지점에서 200kg 이상의 집중 하중을 견디면서도 눈에 띄는 변형이나 파손이 없어야 합니다.
동적 하중 적응성
고빈도 사용 환경에서는 그레이팅 플레이트를 동적 하중 시험을 통해 반복적인 압력 사이클에 의한 피로 손상이 발생하지 않음을 확인해야 합니다.
정적 하중 시험
절차: 지지 보에 그레이팅 플레이트를 고정하고 설계 하중의 1.5배에 해당하는 정적 하중을 균일하게 가해 5분 이상 유지한 뒤, 영구 변형이나 구조적 손상이 발생하는지 관찰합니다.
목표: 고하중 조건에서도 그레이팅 플레이트가 안정성을 유지할 수 있음을 보장합니다.
집중 하중 시험
절차: 플레이트의 특정 지점(중앙 또는 지지점 사이의 중간 지점 등)에 200kg 이상의 집중 하중을 가하여 그레이팅 플레이트의 국부 하중 지지 성능을 시험합니다.
목표: 국부 변형 및 파괴에 대한 그레이팅 플레이트의 저항 능력을 평가하며, 특히 1인 작업이나 장비 운반 시나리오에서의 성능을 중점적으로 확인합니다.
피로 시험
절차: 반복 사용 조건을 모의하여 그레이팅 플레이트에 다회 압력 하중을 적용하고, 피로 지점에서 균열이나 성능 저하가 발생하는지 관찰합니다.
목표: 그레이팅 플레이트가 장기간 사용을 견딜 수 있고 제품 수명을 연장할 수 있음을 보장합니다.
소재 강도
강판 그레이팅은 주로 저탄소강 또는 스테인리스 스틸로 제작되며, 소재 선택은 하중 지지 성능에 직접적인 영향을 미칩니다. 용융 아연 도금 처리를 통해 내식성을 향상시킬 수 있으며, 이는 간접적으로 하중 지지 성능의 안정성을 연장하는 효과가 있습니다.
메시(mesh) 크기
그레이팅 플레이트의 메시 크기 또는 간격 크기는 합리적으로 설계되어야 합니다. 너무 크면 전체 하중 지지 성능이 저하될 수 있고, 너무 작으면 소재 사용량이 늘어나 비용이 증가할 수 있습니다.
용접 품질
고품질 용접 기술은 크로스바와 평강을 견고하게 연결하여 전체 구조 강도를 향상시킬 수 있습니다.

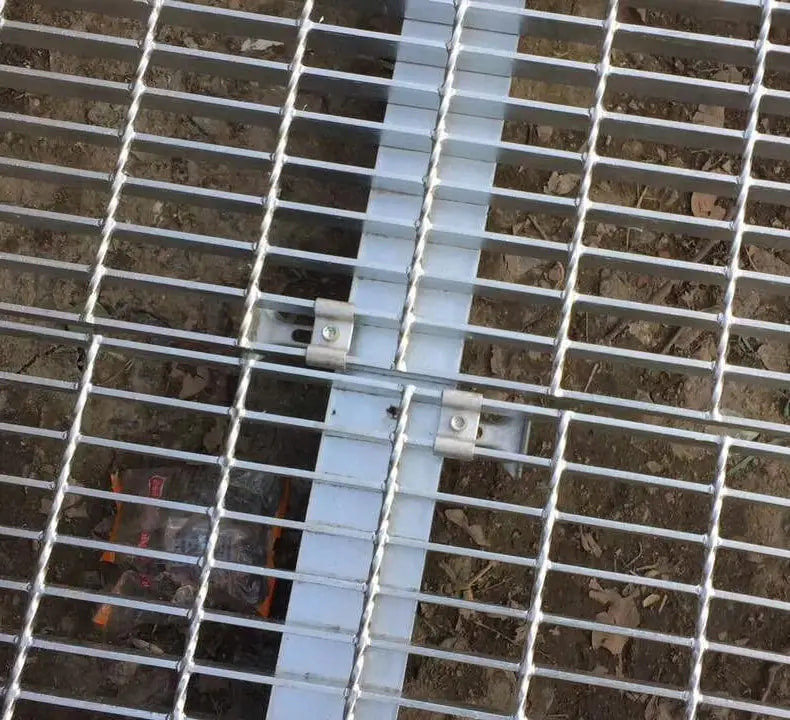

설치 방법
그레이팅 플레이트가 지지 보에 견고하게 설치되었는지 여부는 하중 지지 성능에 직접적인 영향을 미치며, 부적절한 설치는 국부적으로 힘의 불균형을 초래할 수 있습니다.
시험 환경
시험 장소는 평탄함을 유지해야 시험 데이터의 정확성이 보장됩니다.
습윤하거나 저온 환경에서 시험할 때는 소재의 내식성과 저온 성능을 고려해야 합니다.
시험 도구 교정
인증된 압력 장비를 사용하여 시험 데이터 오류를 방지해야 합니다.
안전 보장
시험 과정에서 관계자 외의 인원이 현장에 없도록 하여 장비의 우발적 손상으로 인한 부상을 예방해야 합니다.
태양광 발전소 보수용 보도의 강판 그레이팅 하중 지지 성능 시험 기준은 인원 안전과 장비 안정적 운용을 보장하는 기초입니다. 국가 기준에 따라 엄격히 시험하고 하중 지지 요구 사항을 충족하는 고품질 그레이팅 플레이트를 선택해야만 안전 위험을 최소화하고 발전소의 운영 및 유지보수 효율을 향상시킬 수 있습니다.
