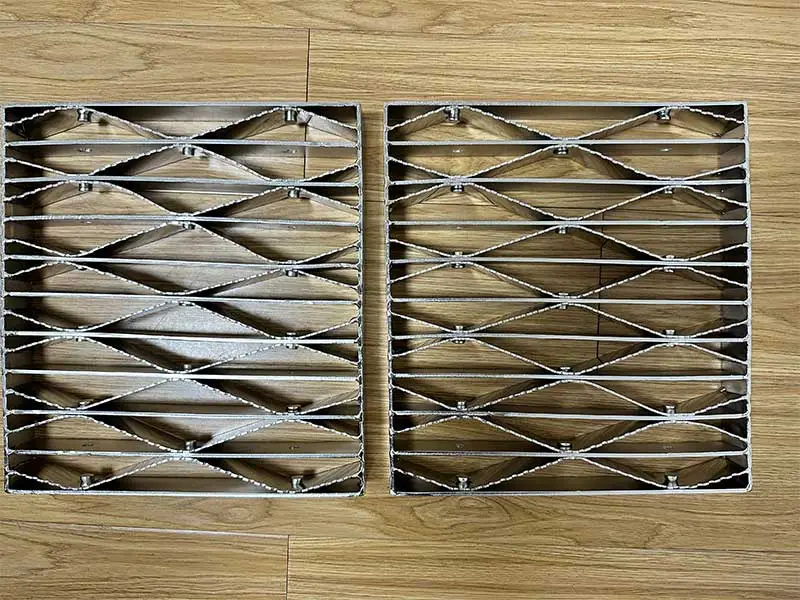

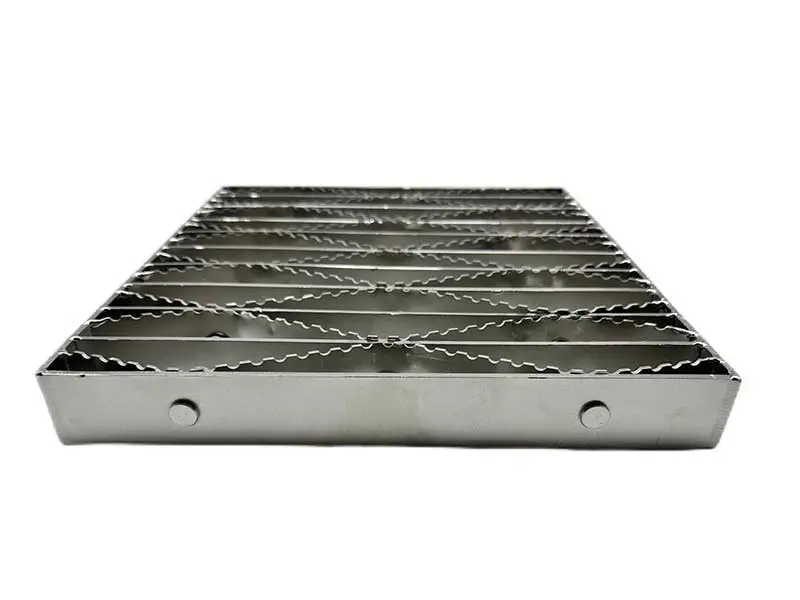

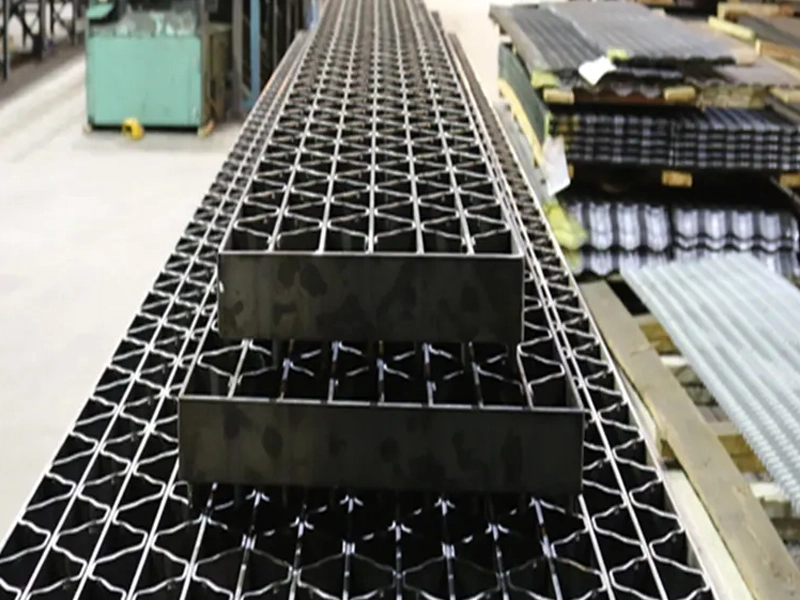

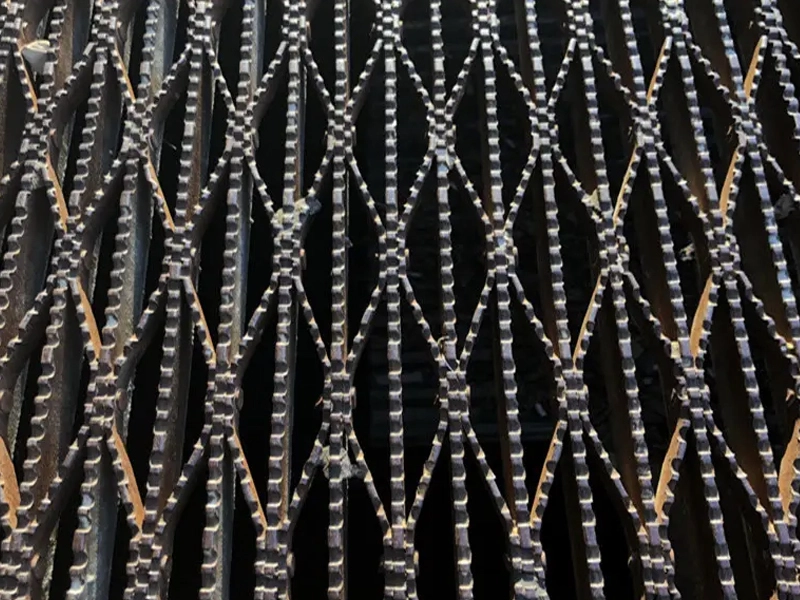

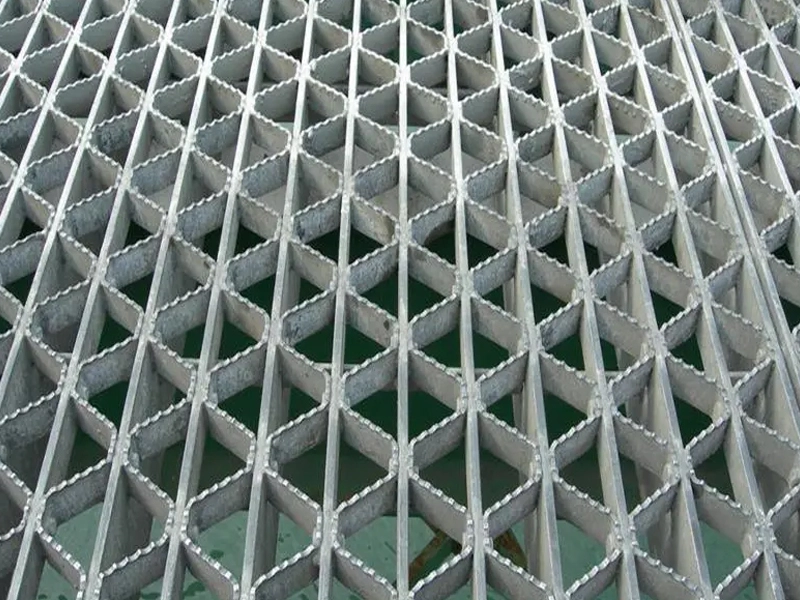

리벳 강철 그레이팅

铆接格栅是钢格栅产品之一，具有高承载能力、良好的柔韧性、耐碱耐酸以及防滑表面等特点。

它采用高强度铆钉将网状扁钢与承载扁钢牢固连接，形成坚固的节点。

可根据需要选用碳钢、不锈钢或铝材制造。

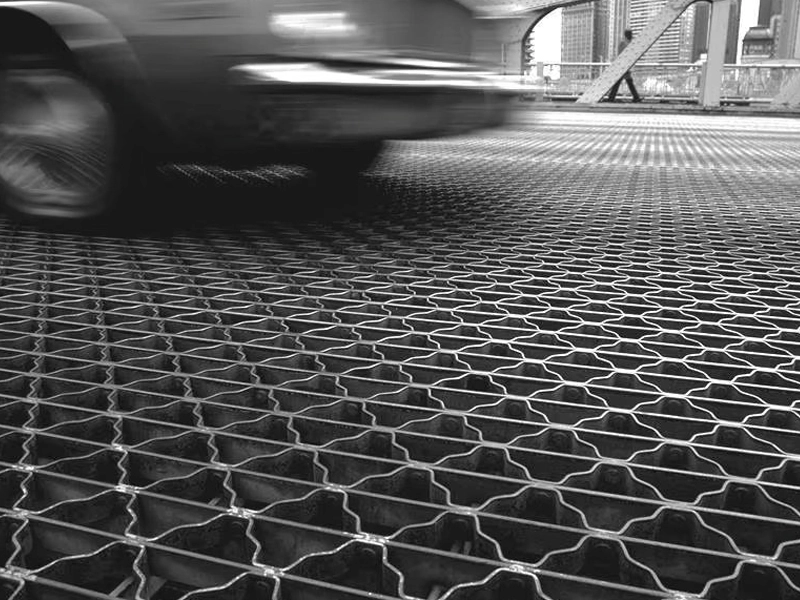

此外，其表面可制成平滑型或锯齿型。铆接钢格栅广泛应用于楼梯踏板、走道、平台、盖板及桥面铺装等场所。

Request A Quote

아연도금 강철 그레이팅 제조 방법은 무엇인가요?

먼저, 설계 요구 사항에 따른 간격으로 절단된 편강(flat steel)과 크로스바를 배치한 다음, 리벳 건 또는 기타 리벳팅 장비를 사용하여 리벳을 편강과 크로스바의 연결 구멍에 통과시키고, 압착 또는 해머링 방식으로 리벳을 변형시켜 편강과 크로스바가 견고하게 연결되도록 합니다.

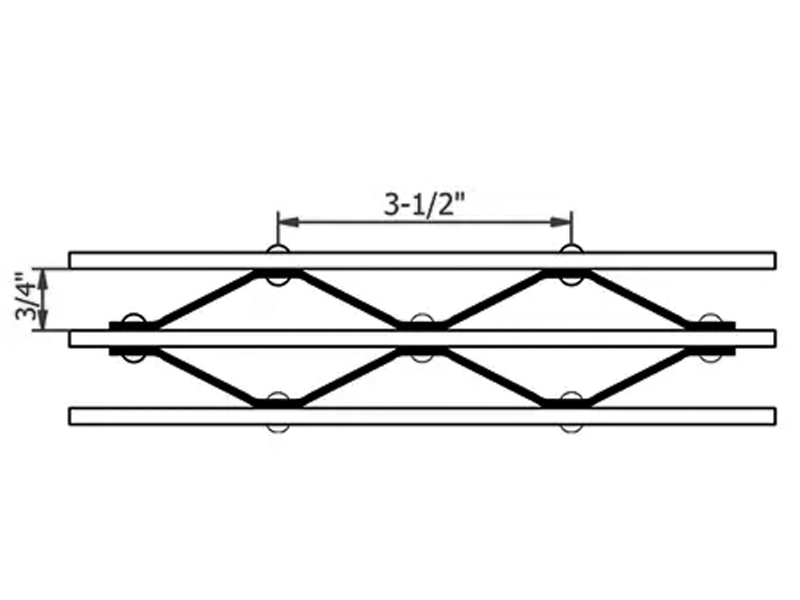

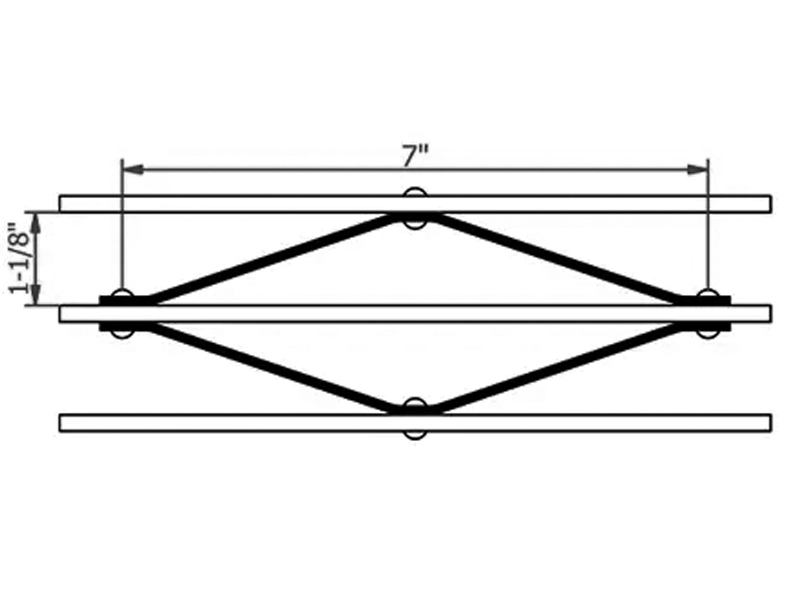

리벳 고정 그레이팅은 탄소강, 6000계열 알루미늄, 300계열 스테인리스 스틸로 제작됩니다. 이 제품들은 베어링 바 간격이 1-1/8인치 또는 3/4인치 간격으로 제조되며, 표준 리벳 간격은 중심 간 7인치입니다. 옵션으로 중심 간 3-1/2인치의 조밀한 리벳 간격도 제공 가능합니다.

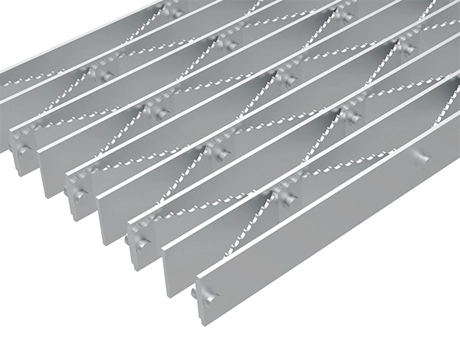

표준 세레이션(serration)은 조립 과정에서 그레이팅 바의 톱니가 베어링 바의 상단 평면보다 약간 높게 돌출되도록 한 것입니다. 또는 사용자가 100% 세레이션을 지정할 수 있으며, 이 경우 베어링 바와 크로스 부재 모두에 세레이션이 적용됩니다.

리벳 격자 사양

재질: 탄소강, 6000계열 알루미늄 및 300계열 스테인리스강
분류: 리벳 그레이팅은 하중 지지 능력에 따라 경량용 및 중량용 리벳 그레이팅으로 구분할 수 있습니다.
표면 처리: 용융 아연도금, 도장 또는 밀 마감.

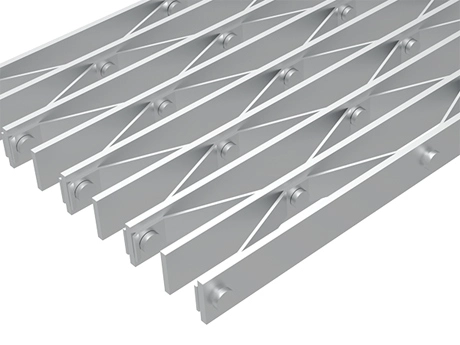

표면 유형: 평활 표면 또는 요철(세레이션) 표면.
규격: ANSI/NAAMM STANDARD MBG 531에 적합.

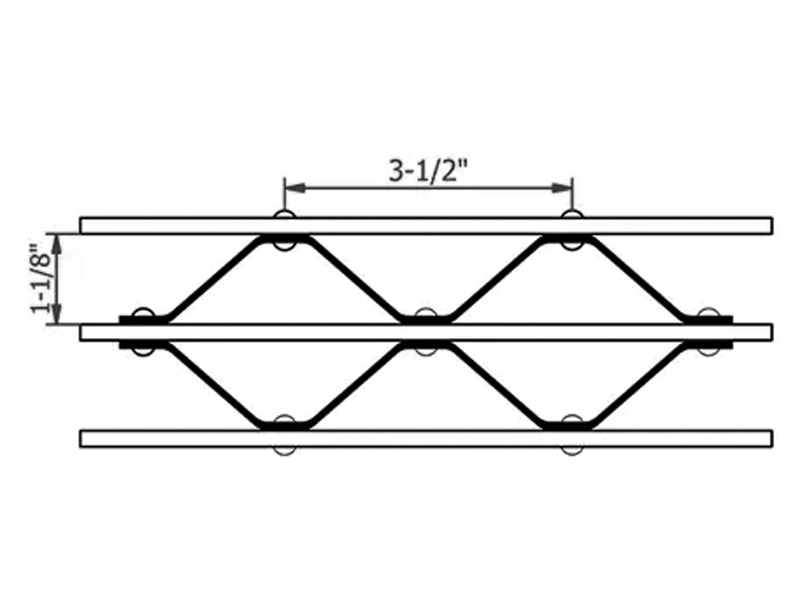

간격 옵션: 이 제품들은 하중 지지 바가 1-1/8" 또는 3/4" 간격으로 배치되며, 표준 리벳 간격은 중심 간 7"입니다. 선택 사양으로 중심 간 3-1/2"의 밀집 리벳 간격도 제공됩니다.

표 1: 18-R-7/3.5 (1-1/8") 강재 하중 표
하중 지지 바 크기 (인치)	대략적 무게 psf *	최대 보행 하중**	하중 유형	지지되지 않은 스팬
하중 지지 바 크기 (인치)	대략적 무게 psf *	최대 보행 하중**	하중 유형	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	모든 하중 및 처짐은 이론적 수치이며, 하중 지지 바의 총 단면적을 기준으로 섬유 응력 18,000 psi를 적용하여 산출되었습니다.
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	이 값들은 절대적인 것으로 간주되어서는 안 됩니다. 실제 하중
			C	613	490	409	350	306	272	245	용량은 밀 및 제조 공차의 미세한 변동에 의해 영향을 받을 수 있기 때문입니다.
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	굵은 선 왼쪽의 스팬에 대한 그레이팅은 100 psf의 등분포 하중에서 처짐이 ≤ 1/4"입니다.
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - 평방 피트당 등분포 하중 (파운드)
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - 그레이팅 폭 1피트당 집중 하중 (파운드)
			C	1090	872	726	623	545	484	436	396	D - 처짐 (인치)
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* 평방 피트당 무게는 리벳이 중심 간 7" 간격으로 배치된 것을 기준으로 합니다. 리벳 중심 간격 3-1/2"의 경우 .40 psf를 추가하십시오.
** 최대 보행 하중은 처짐이 ≤ 1/4 인치인 100# 등분포 하중으로 정의됩니다. 1/4" 최대 처짐 기준은 보행자의 편안함과 일치하는 것으로 간주되지만, 다른 하중 조건에서는 지정 권한자의 재량에 따라 초과될 수 있습니다.

표 2: 12-R-7/3.5 (3/4") 강재 하중 표
하중 지지 바 크기 (인치)	대략적 무게 psf *	최대 보행 하중**	하중 유형	지지되지 않은 스팬
하중 지지 바 크기 (인치)	대략적 무게 psf *	최대 보행 하중**	하중 유형	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	모든 하중 및 처짐은 이론적 수치이며, 하중 지지 바의 총 단면적을 기준으로 섬유 응력 18,000 psi를 적용하여 산출되었습니다.
			D	0.099	0.155	0.223	0.304	0.397	0.503	이 값들은 절대적인 것으로 간주되어서는 안 됩니다. 실제 하중
			C	858	686	572	490	429	381	용량은 밀 및 제조 공차의 미세한 변동에 의해 영향을 받을 수 있기 때문입니다.
			D	0.079	0.124	0.179	0.243	0.318	0.402	굵은 선 왼쪽의 스팬에 대한 그레이팅은 100 psf의 등분포 하중에서 처짐이 ≤ 1/4"입니다.
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - 평방 피트당 등분포 하중 (파운드)
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - 그레이팅 폭 1피트당 집중 하중 (파운드)
			C	1525	1220	1017	872	763	678	610	555	D - 처짐 (인치)
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* 평방 피트당 무게는 리벳이 중심 간 7" 간격으로 배치된 것을 기준으로 합니다. 리벳 중심 간격 3-1/2"의 강재 제품의 경우 .40 psf를 추가하십시오.
** 최대 보행 하중은 처짐이 ≤ 1/4 인치인 100# 등분포 하중으로 정의됩니다. 1/4" 최대 처짐 기준은 보행자의 편안함과 일치하는 것으로 간주되지만, 다른 하중 조건에서는 지정 권한자의 재량에 따라 초과될 수 있습니다.
