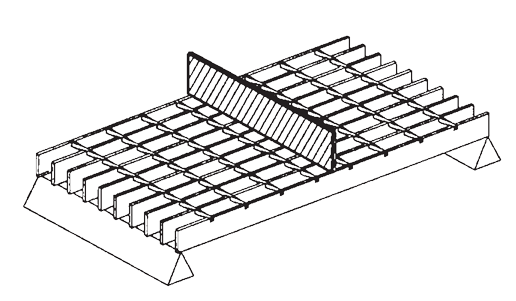

강철 그레이팅 집중 하중 계산 예시
참조 문서 “MBG534-12” 금속 바 그레이팅 엔지니어링 설계 매뉴얼”
a = 부분 분포 등분포 하중 또는 차량 하중의 길이(베어링 바와 평행 방향), in.
b = 사각형 베어링 바의 두께, in.
c = 부분 분포 등분포 하중 또는 차량 하중의 폭(베어링 바에 수직 방향), in.
d = 사각형 베어링 바의 깊이, in.
Ac= 리벳 그레이팅 주 바의 중심 간 거리, in.
Ar= 리벳 그레이팅 베어링 바 사이의 순간 거리, in.
Aw= 용접 및 압력 고정 그레이팅 베어링 바 사이의 중심 간 거리, in.
C = 중앙 경간 집중 하중, 그레이팅 폭 ft당 lb
Dc= 집중 하중 시 처짐, in.
Du= 등분포 하중 시 처짐, in.
E = 탄성 계수, psi
F = 허용 응력, psi
I = 단면 2차 모멘트, in4
IH20= H20 하중 시 그레이팅의 단면 2차 모멘트, in4
Ib= 베어링 바의 I, in4
Ig= 그레이팅 폭 ft당 I, in4
In= 노징의 단면 2차 모멘트, in4
K = 그레이팅 폭 ft당 바 수, 12"/Aw
L = 그레이팅의 순 경간, in. (단순 지지)
M = 휨 모멘트, lb-in
Mb = 베어링 바의 최대 M, lb-in
Mg = 그레이팅 폭 ft당 최대 M, lb-in
N = 하중을 받는 것으로 가정된 그레이팅 내 베어링 바 수
NbH20 = H20 하중을 받는 주 베어링 바 수
NcH20 = H20 하중을 받는 연결 베어링 바 수
Pb = 바당 하중, lb
Pu = 총 부분 분포 등분포 하중, lb
PuH20 = 차륜 하중, H20, lb
Pw = 차륜 하중, lb
S = 단면 계수, in3
Sb = 베어링 바의 S, in3
Sg = 그레이팅 폭 ft당 S, in3
SH20b = H20 하중 시 그레이팅 하부의 단면 계수, in3
Sn = 노징의 단면 계수, in3
U = 등분포 하중, psf
in. = 인치
ft = 피트
lb = 파운드
lb-in = 파운드-인치
pfw = 그레이팅 폭 ft당 파운드
psf = 평방 피트당 파운드
psi = 평방 인치당 파운드
1. 용접 그레이팅의 폭 ft당 베어링 바 수
K = 12/AW
2. 사각형 베어링 바의 단면 계수
Sb= bd2/6 in3
3. 그레이팅 폭 ft당 단면 계수
Sg= Kbd2/6 in3= KSbin3
4. 주어진 모멘트 및 허용 응력에 필요한 단면 계수
S = M/F in3
5. 사각형 베어링 바의 단면 2차 모멘트
Ib= bd3/12 in4= Sbd/2 in4
6. 그레이팅 폭 ft당 단면 2차 모멘트
Ig= Kbd3/12 in4= Klbin4
7. 주어진 허용 응력 및 단면 계수에 대한 휨 모멘트
M = SF lb-in
다음 공식은 단순 지지 보의 최대 모멘트와 처짐이 중앙 경간에서 발생하는 경우에 대한 것입니다.
8. 집중 하중 시 최대 휨 모멘트
M = CL/4 lb-in (그레이팅 폭 ft당)
9. 최대 휨 모멘트를 발생시키는 집중 하중
C = 4M/L lb (그레이팅 폭 ft당)
10. 등분포 하중 시 최대 휨 모멘트
M = UL2/(8 x 12) = UL2/96 lb-in (그레이팅 폭 ft당)
11. 최대 휨 모멘트를 발생시키는 등분포 하중
U = 96M/L2psf
12. 부분 분포 등분포 하중으로 인한 최대 휨 모멘트
M = Pu(2L - a)/8 lb-in
13. 집중 하중 시 최대 처짐
Dc= CL3/48EIgin4.
14. 집중 하중 시 주어진 처짐에 대한 단면 2차 모멘트
Ig = CL3/48EDc in4
15. 등분포 하중 시 최대 처짐
Du= 5UL4/(384 x 12Elg) = 5UL4/4608EIgin
16. 등분포 하중 시 주어진 처짐에 대한 단면 2차 모멘트
Ig = 5UL4/4608EDu in4
17. 부분 분포 등분포 하중 시 최대 처짐
Du= Pu((a/2)3+ L3- a2L/2)/48ElbN in
요구 사항: ASTM A36 강재 용접 그레이팅 Type W-22-4를 사용하여 순 경간 8'-0"의 중앙 경간에서 그레이팅 폭 ft당 4,000파운드의 집중 하중 C를 지지해야 합니다. 처짐 D는 보행자 편의를 위해 권장되는 0.25"를 초과해서는 안 됩니다.
허용 응력, F = 20,000 psi
탄성 계수, E = 29,000,000 psi
경간, L = 96 in.
베어링 바 간격, Aw = 1.375 in. K = 12/Aw = 12 / 1.375 = 8.727
경간 8'-0"에서 4,000 pfw 하중을 지지할 수 있는 최소 베어링 바 크기는 다음과 같습니다:
3 x 3/8
Ig = Klb = 8.727 x 0.8438 = 7.364 in4 Sg = KSb = 4.909 in3
C = 4Mg/L = 4 x F x Sg/96 = 4 x 20,000 x 4.909/96 = 4,091 pfw
Dc = CL3 /48Elg = 4,000 x (96)3/(48 x 29,000,000 x 7.364) = 0.345 in.
이 값은 권장 한계를 초과하므로 처짐을 0.25인치 미만으로 유지하려면 더 큰 단면 2차 모멘트를 가진 그레이팅이 필요합니다.
Ig = CL3 /48EDc = 4,000 x (96)3/(48 x 29,000,000 x 0.25) = 10.17 in4
다음으로 더 큰 크기를 사용합니다:
3-1/2 x 3/8
Ig = 8.727 x 1.3398 = 11.693 in4
Sg = 8.727 x 0.7656 = 6.682 in3
C = 4 x 20,000 x 6.682/96 = 5,568 pfw
D = 5,568 x (96)3/(48 x 29,000,000 x 11.693) = 0.303 in.
Dc = 0.303 x 4,000/5,568 = 0.217 in. ≤ 0.25 in. OK
