경기장 캣워크 강철 그레이팅은 경기장 캣워크에 사용되는 강철 구조물 제품입니다. 다음은 그 특징, 적용 시나리오, 설치 요점 등의 측면을 소개합니다.

특징

고강도 및 높은 하중 지지력: 하중 지지용 평강과 가로대를 일정한 간격과 경위 방향으로 용접하여 제작됩니다. 견고한 구조, 높은 강도와 하중 지지력을 가지며 작업자 및 관련 장비의 무게를 견딜 수 있고 정적 또는 동적 하중 하에서 안정성과 신뢰성을 보장합니다.

우수한 미끄럼 방지 성능: 표면은 일반적으로 미끄럼 방지 처리가 되어 있으며, 예를 들어 이빨 모양의 평강을 사용하거나 특수 표면 처리를 통해 마찰력을 높여 보행 시 미끄러짐 사고를 효과적으로 줄이고 사용 안전성을 보장합니다.

우수한 통풍 및 채광 성능: 독특한 격자 구조는 공기의 자유로운 순환을 허용하여 경기장 관중석 구역의 통풍 조건을 개선하고 빛이 통과할 수 있게 하여 채광 효과를 높이며 낮 동안 인공 조명에 대한 의존도를 줄입니다.

강한 내식성: 일반적으로 탄소강으로 제작되며 용융 아연 도금 등의 방식 처리를 거쳐 경기장과 같이 사람이 많이 모이고 자주 사용되는 환경에서 녹슬거나 부식되지 않고 오래 사용할 수 있으며 수명을 연장하고 교체 및 유지보수 빈도를 줄입니다.

미관과 청소 용이성: 단순한 라인과 독특한 격자 패턴은 현대 체육관의 건축 양식과 조화를 이루어 건축물의 아름다움을 향상시키며 먼지, 빗물, 눈 또는 물이 쌓이지 않습니다. 자체 청소 능력이 뛰어나 유지보수가 용이합니다.

가벼운 구조 및 용이한 양중: 무게가 비교적 가벼워 운송과 양중이 용이하며 설치 과정에서 인력과 시간 비용을 절약하고 시공 효율을 높일 수 있습니다.

적용 시나리오

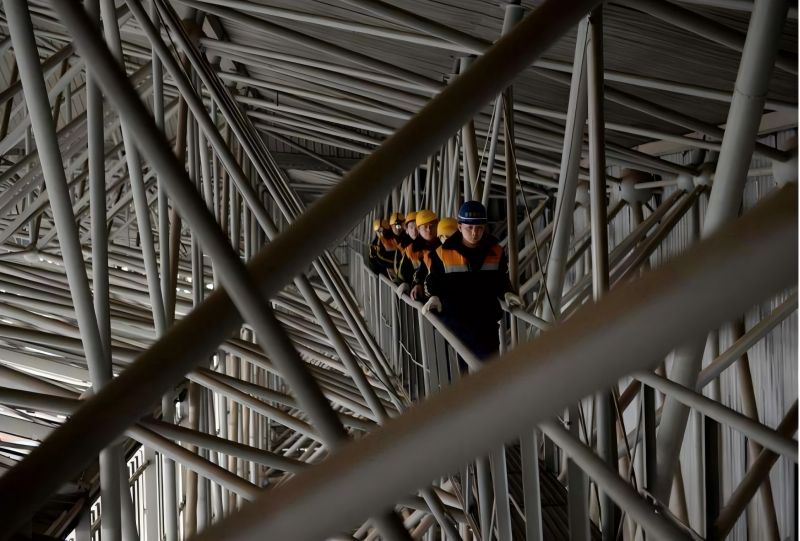

유지보수 통로: 경기장 무대 위 또는 앞쪽에 설치된 유지보수 통로로 작업자가 조명, 음향, 무대 기계 등의 부대 시설을 설치하고 유지보수하는 데 사용됩니다.강철 그레이팅여러 장점으로 인해 유지보수 통로에 널리 사용되고 있습니다.

천장 적용: 경기장 관중석의 천장에 사용될 수 있으며 일정한 하중을 견디고 통풍, 채광 및 미관 요구 사항을 충족할 수 있습니다.

계단 및 통로: 경기장 관중석의 계단, 통로 등 부분에 깔려 관중과 직원에게 안전하고 신뢰할 수 있는 통로 표면을 제공합니다.

설치 요점

준비: 강철 그레이팅을 구매하기 전에 제조업체와 소통하고 도면을 분할하며 사전에 구멍이 필요한 기둥, 보 등의 부분에 구멍을 뚫어야 합니다. 동시에 현장 품질 관리 담당자는 입고되는 강철 그레이팅의 종류, 재질, 규격, 도장 및 외관 품질을 꼼꼼히 검사하고 설계 도면 및 품질 인증 문서를 확인해야 합니다.

기초 처리: 구조 검수가 완료된 후 판재를 양중하기 전에 강철 보의 기름, 페인트 및 이물질을 꼼꼼히 제거하여 강철 보 표면이 깨끗하고 평평한지 확인해야 합니다.

포설 조건: 강철 그레이팅의 설치는 해당 강철 보 공사가 완료되고 중간 도장 및 내화 도료가 적용된 후에 이루어져야 하며 고장력 볼트가 최종적으로 조여지고 바닥 보 용접이 합격되며 아크 시작판이 제거되고 노드에 중간 도장, 내화 도료가 채워지고 임시 설치가 완료된 후에만 포설할 수 있습니다.

위치 선정 및 배치: 강철 그레이팅의 포설 도면에 따라 포설 위치 선을 측정하여 배치하고 강철 보의 상부 플랜지 평면에 먹줄로 표시하여 강철 그레이팅 포설의 정확성을 보장합니다.

양중 및 배치: 강철 그레이팅을 들어 올릴 때 변형을 방지하기 위해 부드러운 슬링을 사용하거나 와이어 로프와 강철 그레이팅의 모서리에 고무를 추가하거나 강철 그레이팅 아래에 패드를 사용하고 단단히 고정해야 합니다. 지정된 위치로 양중한 후 강철 그레이팅 포설 도면 및 사양 요구 사항에 따라 엄격히 판재를 곧게 펴고 다진 후 대칭으로 고정해야 합니다.

고정 방법: 일반적으로 용접으로 고정하며 측면에서 500mm마다 용접점을 두고 4mm 각강 용접, 20mm 용접 길이, 5-10mm 강철 그레이팅 설치 간격을 두며 현장 상황에 따라 조정할 수 있습니다. 용접 후 용접 슬래그와 비산 물을 제거하고 아연 리치 페인트를 두 번 수작업으로 도포해야 합니다.

유지보수

정기 검사: 말굽 통로 강철 그레이팅을 정기적으로 검사하여 변형, 느슨해짐, 용접 균열 등이 있는지 확인하고 문제가 있으면 즉시 수리하거나 교체합니다.

표면 청소: 강철 그레이팅 표면의 먼지와 이물질을 정기적으로 청소하여 표면을 깨끗하게 유지하여 자체 청소 능력과 미관을 보장합니다.

방식 처리: 용융 아연 도금 강철 그레이팅의 경우 아연 도금 층이 손상된 것을 발견하면 즉시 수리해야 합니다. 아연 리치 페인트 도포 등의 방식 처리를 사용하여 강철 그레이팅의 수명을 연장할 수 있습니다.

대표 사례 1

브라자빌 경기장 건설 프로젝트

프로젝트 위치: 콩고 공화국

프로젝트 면적: 경기장 및 수영장 캣워크

강철 그레이팅 사양: G205/30/100, 20x5mm 하중 지지봉, 30x100mm 피치

프로젝트 수량: 65톤

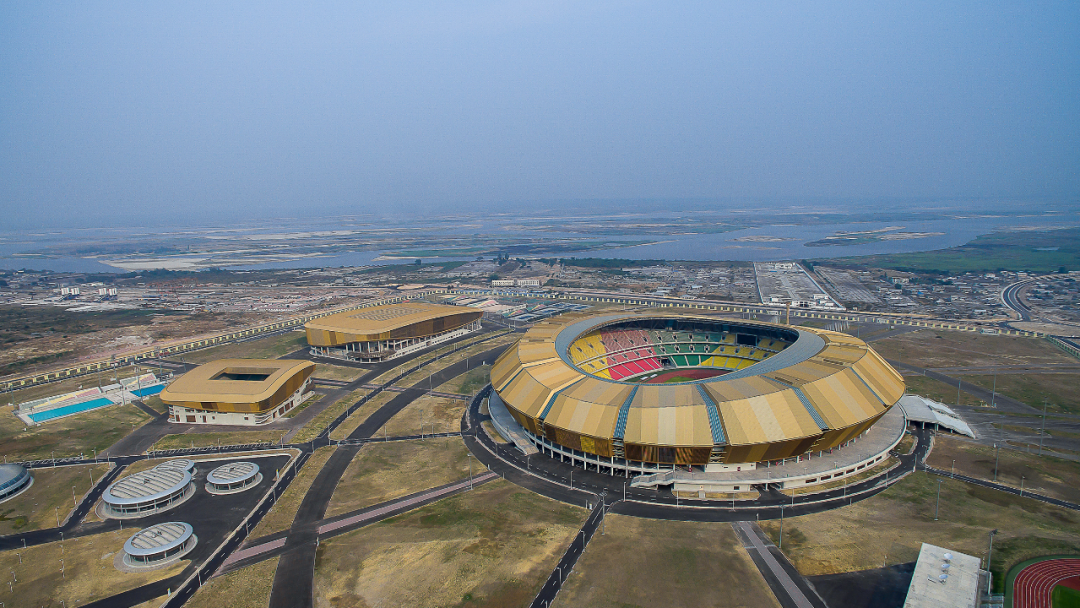

콩고 브라자빌 경기장에는 60,000석 규모의 경기장과 연습장, 2,000석 규모의 수상 센터, 10,000석 규모의 실내 체육관, 도로 시스템 및 녹지, 주차장, 주변 도시 배관 네트워크 프로젝트가 포함됩니다. 총 계약 금액은 5억 5,800만 달러입니다. 이 프로젝트는 2015년 제11회 올아프리카 게임의 주요 경기장이며 콩고(브라자빌)의 국가 랜드마크 건물이 되었습니다. 2016년 10월 이 프로젝트는 중국 건설 산업 협회로부터 국가 품질 프로젝트 루반상을 수상했습니다.
