한 개의 기둥에 몇 개의 레일이 연결되나요? 볼 조인트 난간의 구조

산업 플랫폼의 보호 설계에서 '볼 조인트 난간'은 표준 구성 중 하나가 되었습니다. 오늘은 구형 난간 기둥의 설계에 대해 알아보겠습니다.

한 개의 기둥에 몇 개의 레일이 연결되나요?

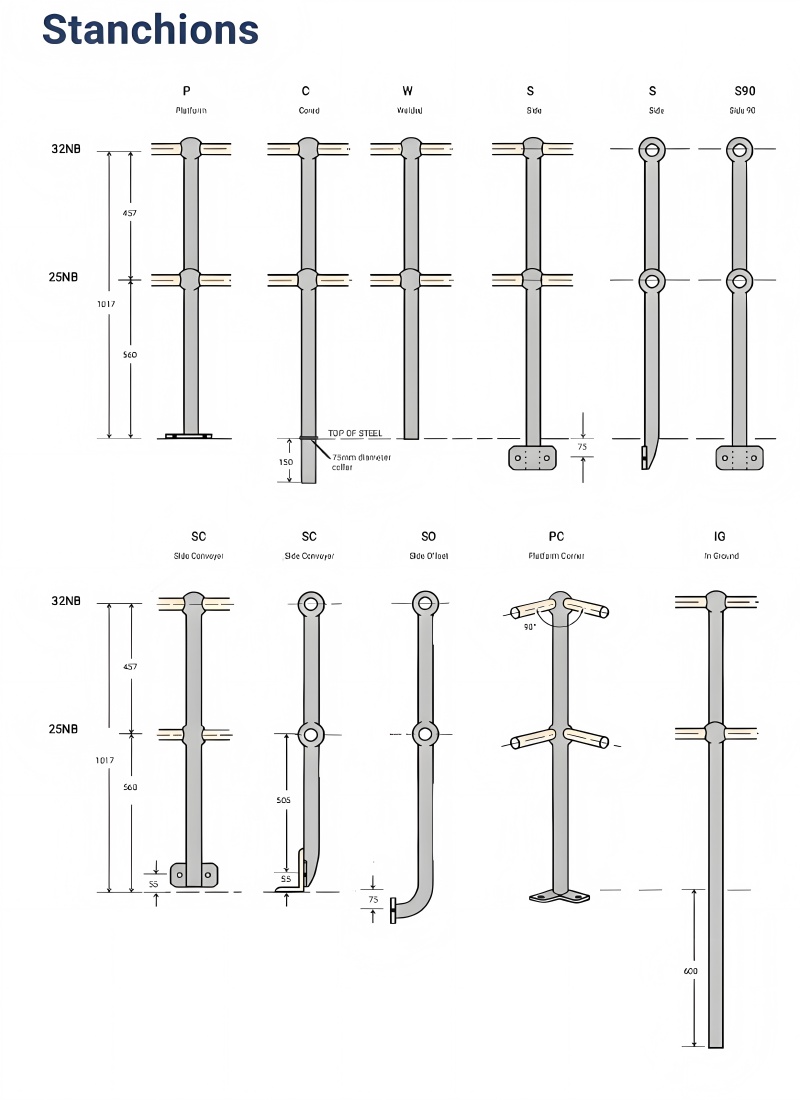

표준 구형 난간 구조는 일반적으로 한 개의 기둥 + 두 개 또는 세 개의 레일로 구성됩니다:

두 개의 레일(이중 레일 구조):

높이가 1050mm를 초과하지 않는 플랫폼 영역에 사용됩니다. 산업 플랜트에서 가장 일반적인 구성으로, 기본적인 보호를 보장할 뿐만 아니라 시야를 차단하지 않습니다.

세 개의 레일(3층 난간 구조):

주로 고공 작업 플랫폼, 공공 통로, 위험한 가장자리 영역 등에 사용되며, 보호 수준에 대한 요구 사항이 더 높습니다. 상단, 중간, 하단에 가로대를 설치하여 사람의 오발판이나 물체의 낙하를 효과적으로 방지합니다.

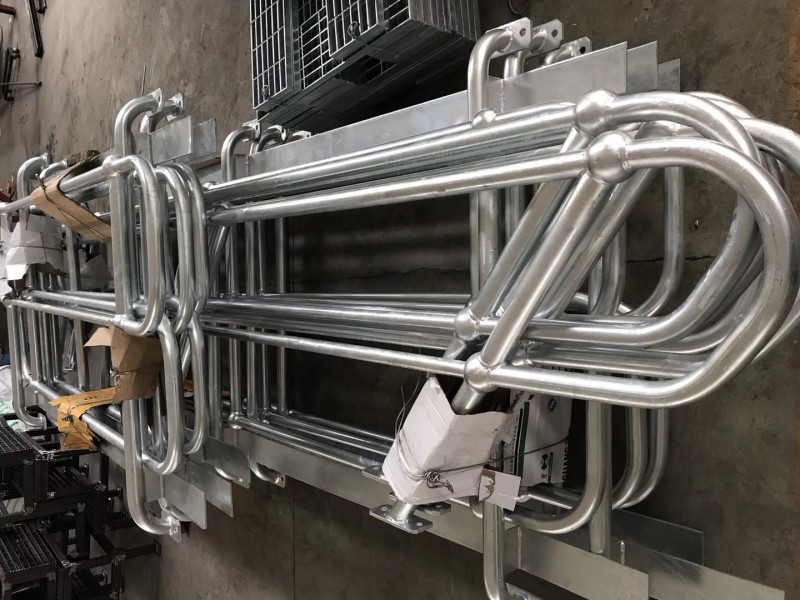

레일과 기둥은 어떻게 '견고하게' 연결되나요?

이것은 볼 조인트 난간 시스템의 큰 장점을 반영합니다:

• 레일 관통 구멍은 볼 헤드 플랜지를 통해 정밀 주조되어 일체형으로 형성됩니다;

• 크로스바를 삽입한 후 볼트로 고정하며, 용접이 필요 없고 모듈식 설치가 가능합니다;

• 나중에 교체하거나 이동하더라도 대규모 분해 없이 매우 편리합니다.

적용 시나리오는 얼마나 넓을까요?

• 발전소 검사 플랫폼

• 석유화학 파이프라인 통로 지역

• 태양광 유지보수 보행로

• 하수 처리 수로

• 교량 고가 가드레일

• 도시 기반 시설 설비 인클로저

실내든 실외든, 볼 조인트 난간의 안전성 + 심미성 + 유지보수 용이성은 다양한 플랫폼 가드레일의 '황금 파트너'가 됩니다.

전문가 조언:

볼 조인트 난간 구조를 선택할 때 기둥 간격(일반적으로 1000mm 또는 1500mm)을 고려하는 것 외에도, 플랫폼 용도, 인원 동선 및 낙하 높이에 따라 레일 수를 결정하여 안전 수준이 기준을 충족하는지 확인해야 합니다.
